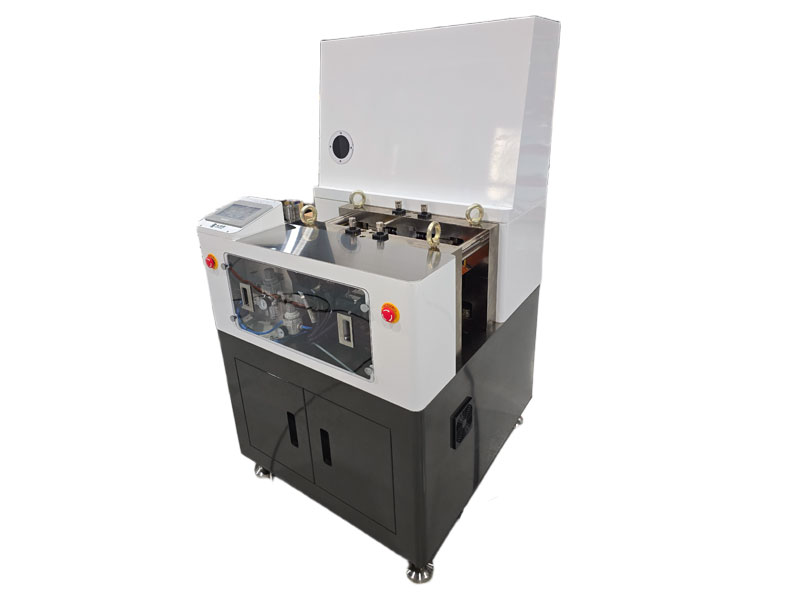

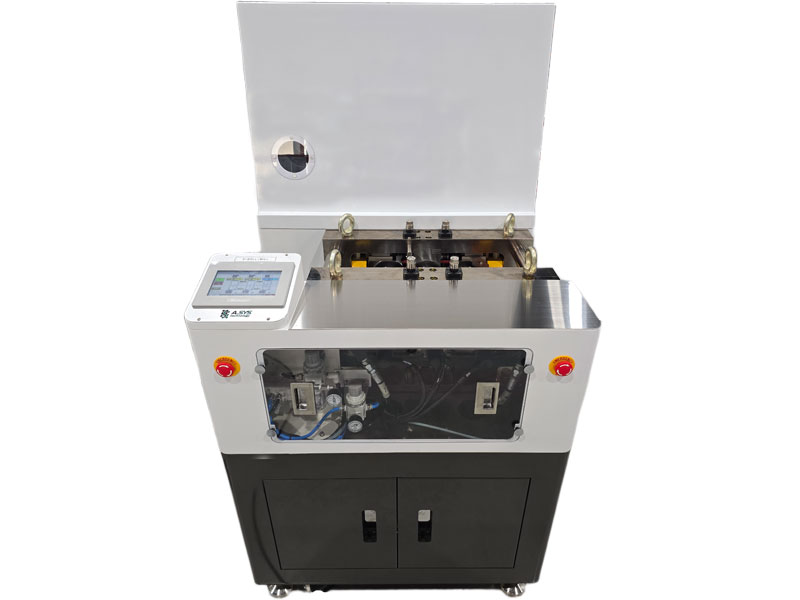

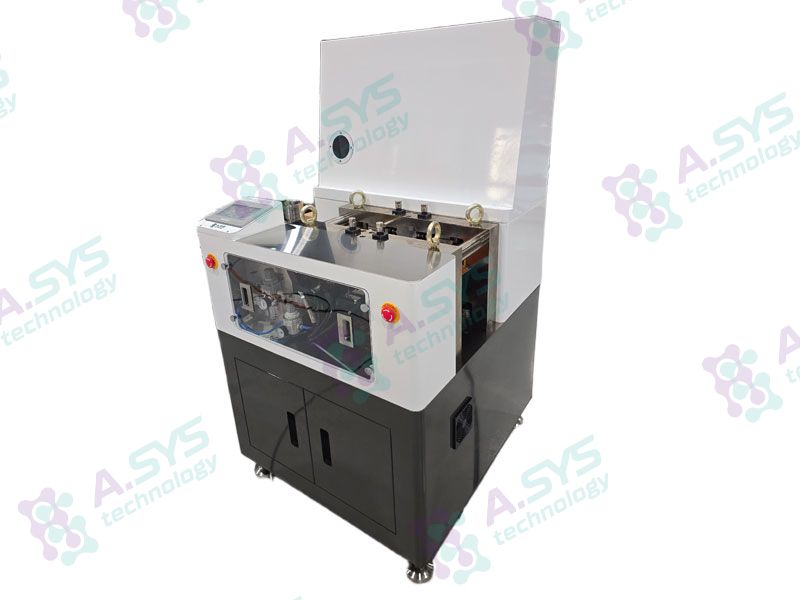

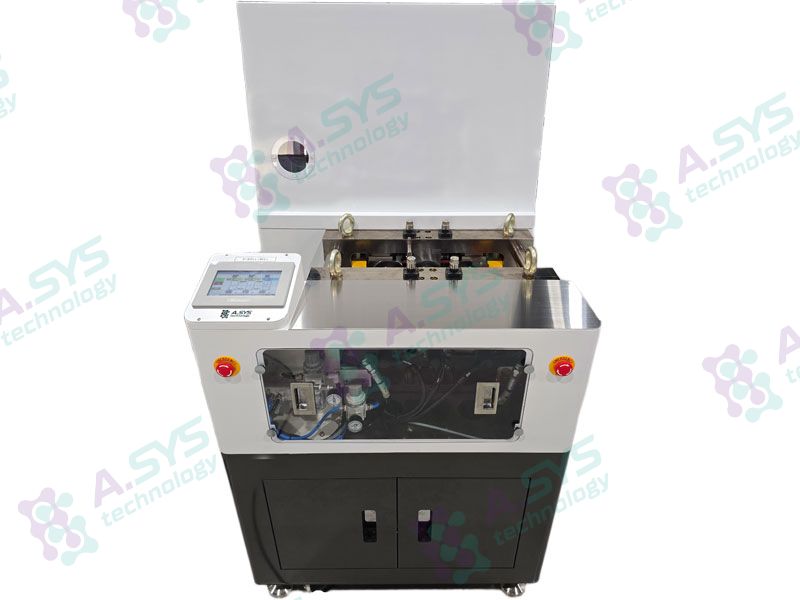

개요
서로 반대 방향으로 회전하는 3개의 수평 구조 Roll 사이를 통과하는 전극 시트화 및 압연
특성

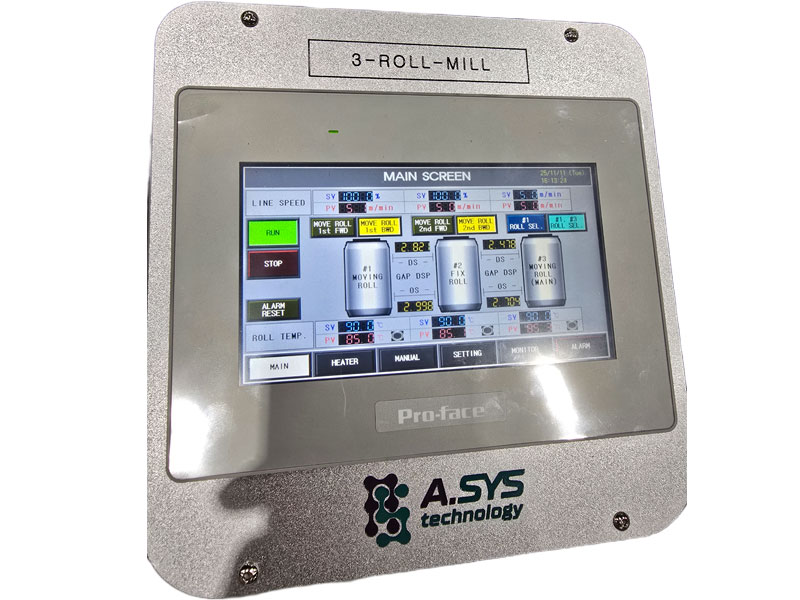

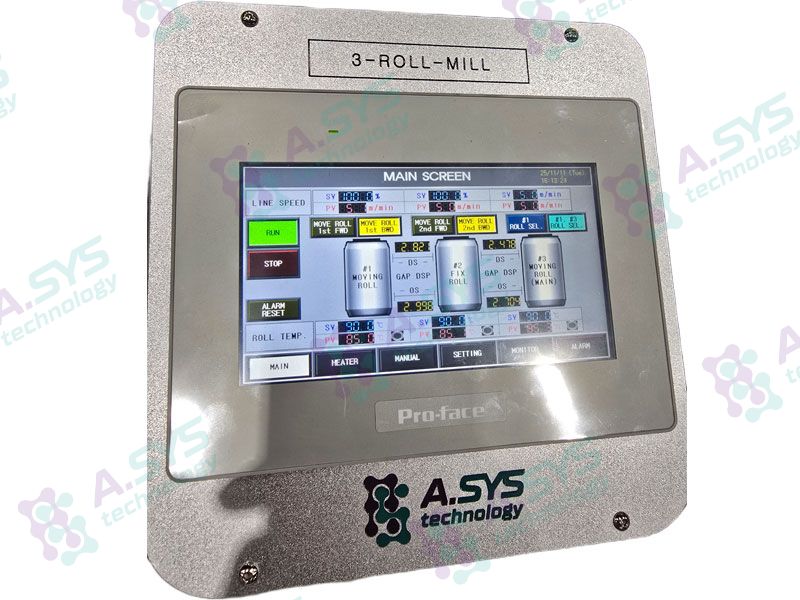

- 원하는 두께 압연을 위한 Roll Gap 제어 가능

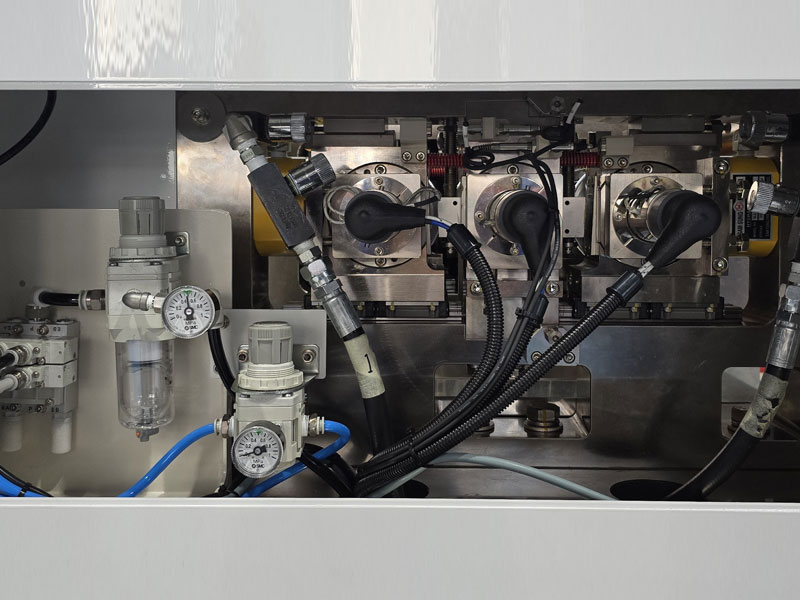

- Roll Run-out 방지를 위한 수직 Gap Block 기술적용
- Main Roll 2축 Moving 기술 적용, 고정부 부하 제거
- Calendering부 일체형 구조 적용으로 고정밀 실현 및 Roll 뒤틀림 방지
사양
| Machine Speed | 1mpm ~ 12mpm |
|---|
| Working Speed | 1mpm ~ 10mpm |
|---|
| Type | Calendering |
|---|
| Dimension | 935(L) × 1,035(D) × 1,700(H)mm |
|---|

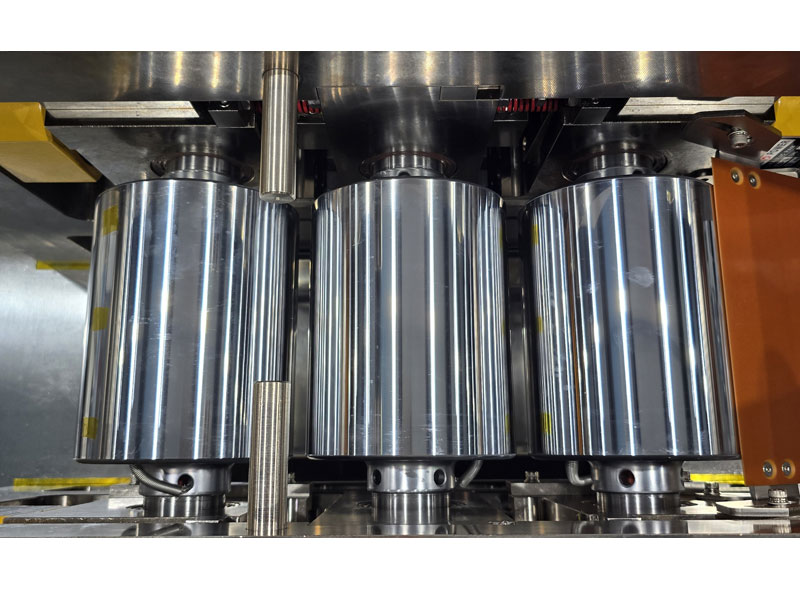

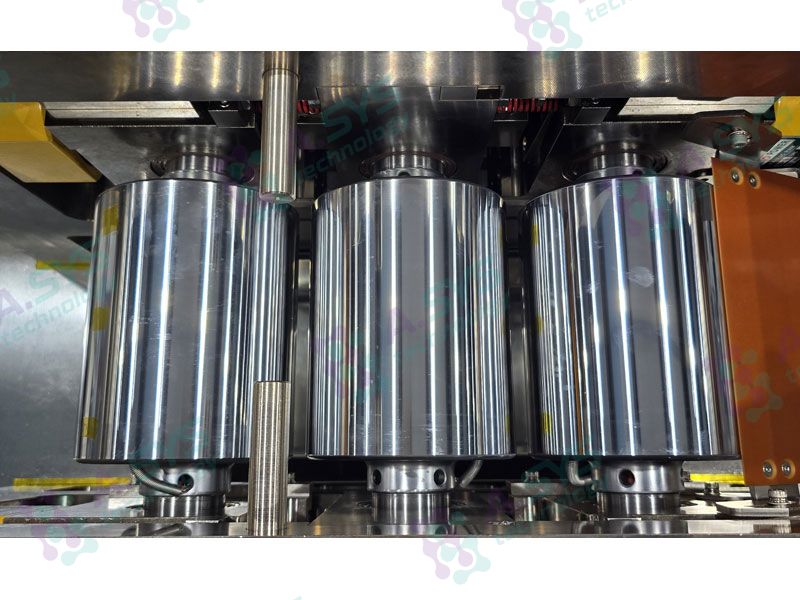

| Calendering Roll | Ø120 × 150mm, 3EA |
|---|
| Substrate Width | Max. 100mm |
|---|
| Line Pressure | Max. 1.0ton/cm |
|---|
| Calendering Roll Drive | Servo Motor(0.75kW) + Reducer(1/50) |
|---|
| Calendering Roll Temp | Max. 150°C (Nor. 120°C) |
|---|
| Heating Type | Electric Heating Bar (Cartridge Type) |
|---|
| Roll Gap | 0mm ~ 5mm |
|---|
| Roll Gap Control | Gap Block Control (Manual Type, LVDT Sensor) |
|---|
| Roll Precision | Max. 2μm |
|---|
| Roll Pressure | Air Booster (oil) + Convertor / 200kN (20ton) |
|---|
| Powder Feeding Type | Manual |
|---|
| PLC O/S | Mitsubishi |
|---|
